Bộ Khung Xe 4 Bánh Mecanum - Động Cơ TT 3V-6V - Giải pháp nền tảng cho xe Robot tự hành Omni-directional

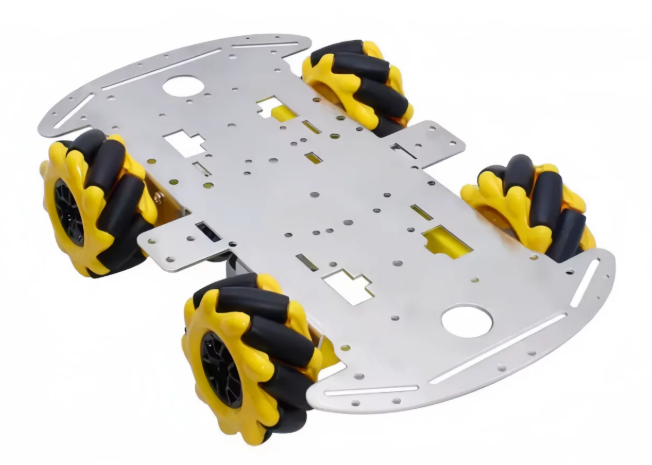

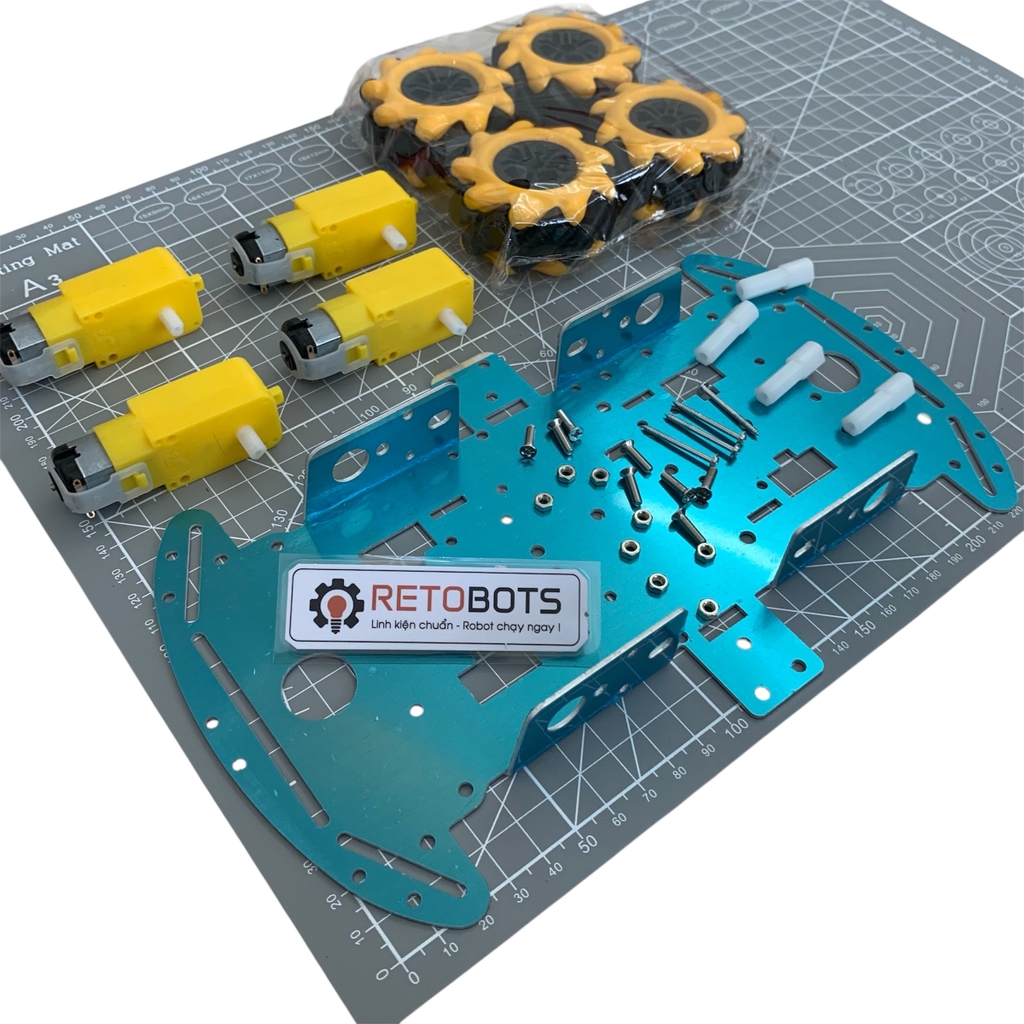

Bộ khung xe 4 bánh Mecanum tại RETOBOTS được thiết kế tối ưu cho các dự án xe robot di chuyển đa hướng (Omni-directional). Với cấu trúc bánh xe Mecanum thông minh, chiếc xe của bạn có thể di chuyển tiến, lùi, quay tại chỗ, đặc biệt là khả năng dịch ngang (sideways) mà không cần quay đầu – một tính năng bắt buộc phải có cho các đồ án robot thông minh hiện nay.
Bảng thông số kỹ thuật (Technical Specs)
| Loại động cơ |
DC Gear Motor TT (Tỷ lệ truyền 1:48) |
| Điện áp hoạt động |
3V - 6V DC |
| Chất liệu khung |
Khung nhôm |
| Đường kính bánh |
60mm (Bánh Mecanum) |
| Khả năng di chuyển |
Đa hướng (Omni-directional) |
| Tải trọng khuyến nghị |
Dưới 1kg để đảm bảo tốc độ và tuổi thọ động cơ |
Sơ đồ chân & Đấu nối (Pinout)
Hệ thống sử dụng 4 động cơ độc lập. Để điều khiển, bạn cần kết hợp với Module Driver động cơ như Drv8833:
- Động cơ: Mỗi động cơ có 2 cực (dương/âm). Đấu nối vào các cổng OUT của Driver.
- Logic điều khiển: Kết nối chân PWM của Driver với vi điều khiển (Arduino/ESP32) để điều khiển tốc độ từng bánh độc lập.
- Lưu ý: Để di chuyển ngang, thuật toán cần điều khiển 4 bánh quay theo chiều ngược nhau chéo góc (Ví dụ: Bánh trước trái và bánh sau phải quay cùng chiều, bánh trước phải và bánh sau trái quay ngược chiều).
Lời khuyên của Kỹ sư (Engineer's Tips)
- Tránh cháy mạch: Không cấp nguồn trực tiếp từ chân 5V của Arduino cho 4 động cơ cùng lúc (dễ gây reset mạch do sụt áp). Hãy sử dụng nguồn pin rời (Li-ion 7.4V) cấp cho Driver.
- Độ ổn định: Khi lắp ráp, hãy đảm bảo các ốc vít được siết chặt. Bánh Mecanum hoạt động dựa trên sự ma sát của các con lăn nhỏ, nếu bánh xe bị lỏng hoặc kẹt, khả năng di chuyển ngang sẽ bị ảnh hưởng nghiêm trọng.
- Code mẫu: Tại RETOBOTS, chúng tôi đã chuẩn bị sẵn thư viện "Mecanum Drive" cho Arduino. Hãy liên hệ bộ phận hỗ trợ kỹ thuật để nhận mã nguồn chạy thử ngay khi nhận hàng.
- Tư vấn linh kiện đi kèm: Để xe chạy mượt mà, bạn nên kết hợp với Module Driver TB6612FNG (nhỏ gọn, hiệu suất cao hơn L298N) và Khung mica chống nhiễu cho mạch điều khiển.
