DRV8833 Mini - Mạch Điều Khiển Động Cơ DC Kép 1.5A - Tối ưu cho Robot mini và xe tự hành
DRV8833 Mini là giải pháp điều khiển động cơ DC "nhỏ mà có võ" được RETOBOTS lựa chọn cho các dự án robot kích thước nhỏ. Khác với các dòng L298N cồng kềnh, DRV8833 sử dụng MOSFET trở kháng thấp, giúp giảm thiểu tổn hao nhiệt và tăng hiệu suất vận hành cho pin Li-po của bạn.
Thông số kỹ thuật (Technical Specs)
| Thông số |
Chi tiết |
| Điện áp cấp (VM) |
2.7V - 10.8V DC |
| Dòng ra liên tục |
1.5A mỗi kênh (Tối đa 2A đỉnh) |
| Số kênh điều khiển |
2 kênh (Độc lập 2 động cơ DC hoặc 1 động cơ bước 4 dây) |
| Bảo vệ tích hợp |
Quá dòng, quá nhiệt, ngắn mạch, điện áp thấp (UVLO) |
| Kích thước |

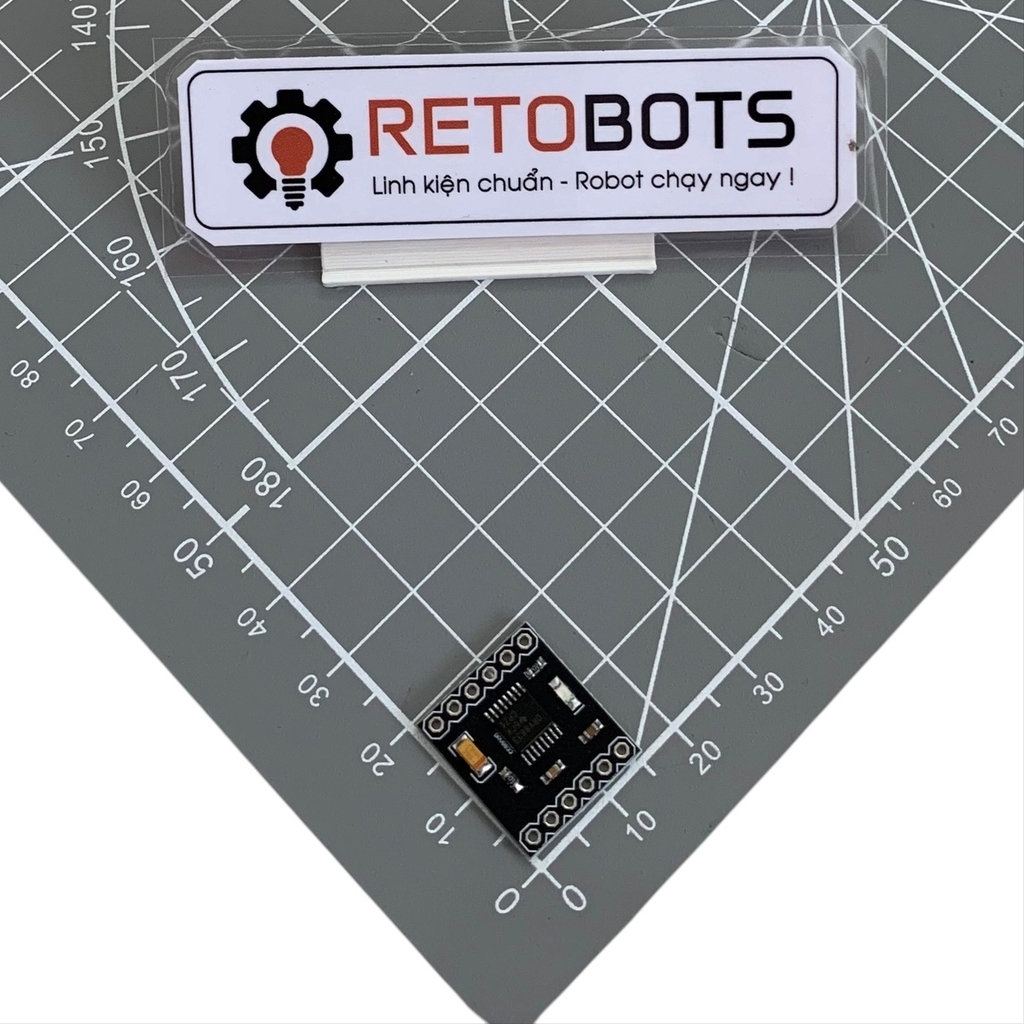

Siêu nhỏ gọn: 18mm x 16mm |

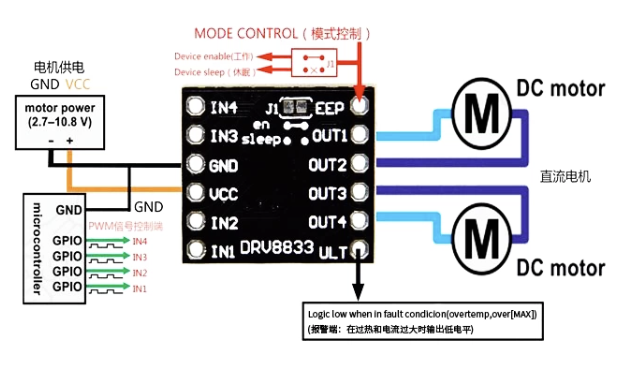

Sơ đồ chân & Đấu nối (Pinout)
- VCC: Nguồn cấp cho động cơ (2.7V - 10.8V).
- GND: Chân Mass chung (Kết nối chung với Mass của Vi điều khiển).
- IN1, IN2: Chân điều khiển kênh A (Đầu vào logic PWM/Digital).
- IN3, IN4: Chân điều khiển kênh B (Đầu vào logic PWM/Digital).
- Out1, Out2: Cổng ra động cơ kênh A.
- Out3, Out4: Cổng ra động cơ kênh B.
- EEP: Chân ngủ (Sleep mode) - Nối lên mức CAO (High) để mạch hoạt động. Hoặc hàn nối 2 pad đồng ở J1.
- ULT: Chân báo lỗi (Xuất mức LOW khi có lỗi như quá nhiệt, quá dòng,...)
Lời khuyên của Kỹ sư (Engineer's Tips)
- Lưu ý về chân EEP: Rất nhiều bạn quên nối chân EEPlên nguồn VCC hoặc 3.3V, dẫn đến việc mạch không có tín hiệu đầu ra. Đừng bỏ quên chân này!
- Tản nhiệt: Dù DRV8833 hoạt động rất mát, nhưng nếu bạn chạy liên tục ở mức tải gần 1.5A, hãy đảm bảo mạch được đặt ở nơi thông thoáng để duy trì tuổi thọ linh kiện.
- Tương thích logic: Mạch hoạt động ổn định với cả mức logic 3.3V (ESP32, STM32) và 5V (Arduino), rất linh hoạt cho các dự án nâng cấp sau này.
- Giải pháp an toàn: Nên thêm một tụ điện hóa (khoảng 100uF - 470uF) song song giữa chân VM và GND để ổn định điện áp khi động cơ khởi động đột ngột.
Tại RETOBOTS, chúng tôi đã kiểm tra DRV8833 với các dòng động cơ N20 và TT Motor. Nếu bạn gặp khó khăn trong việc viết code PWM điều khiển tốc độ, hãy liên hệ bộ phận hỗ trợ kỹ thuật để nhận tài liệu tham khảo!
