Màn hình LCD 1.8 inch TFT sử dụng chip driver ST7735 là giải pháp hiển thị tối ưu cho các đồ án Robotic cần giao diện trực quan. Với kích thước nhỏ gọn nhưng độ phân giải 160x128 pixel sắc nét và hỗ trợ 65K màu, đây là lựa chọn hàng đầu để hiển thị thông số cảm biến, trạng thái robot hoặc menu điều khiển trên các hệ thống nhúng.
| Thông số | Chi tiết |
|---|---|
| Driver IC | ST7735S |
| Độ phân giải | 160 x 128 Pixels |
| Giao tiếp | SPI (4-wire) |
| Điện áp hoạt động | 3.3V (Lưu ý: Mức logic SPI cũng phải là 3.3V) |
| Kích thước màn hình | 1.8 inch |
| Màu sắc | RGB 65K màu |
| STT | Ký hiệu trên mạch | Tên đầy đủ | Chức năng chi tiết |
|---|---|---|---|
| 1 | GND | Ground | Chân nối đất (Cực âm của nguồn điện). |
| 2 | VCC | Voltage | Chân cấp nguồn dương (Thường hỗ trợ 3.3V hoặc 5V nhờ IC ổn áp tích hợp). |
| 3 | SCL | Serial Clock | Chân xung giữ nhịp cho giao tiếp SPI. Nối với chân SCK của vi điều khiển. |
| 4 | SDA | Serial Data | Chân truyền dữ liệu từ vi điều khiển đến màn hình (SPI MOSI). |
| 5 | RES | Reset | Chân khởi động lại màn hình. Thường kéo xuống mức thấp (0V) để reset và kéo lên mức cao để hoạt động. |
| 6 | DC | Data / Command | Chân chọn chế độ truyền. Mức thấp (0) là truyền lệnh điều khiển; Mức cao (1) là truyền dữ liệu hình ảnh/màu sắc. |
| 7 | CS | Chip Select | Chân chọn thiết bị trên đường bus SPI. Cho phép màn hình hoạt động khi kéo xuống mức thấp. |
| 8 | BLK | Backlight | Chân điều khiển đèn nền màn hình. Có thể nối trực tiếp lên VCC để bật sáng tối đa, hoặc nối với chân PWM để điều chỉnh độ sáng. |

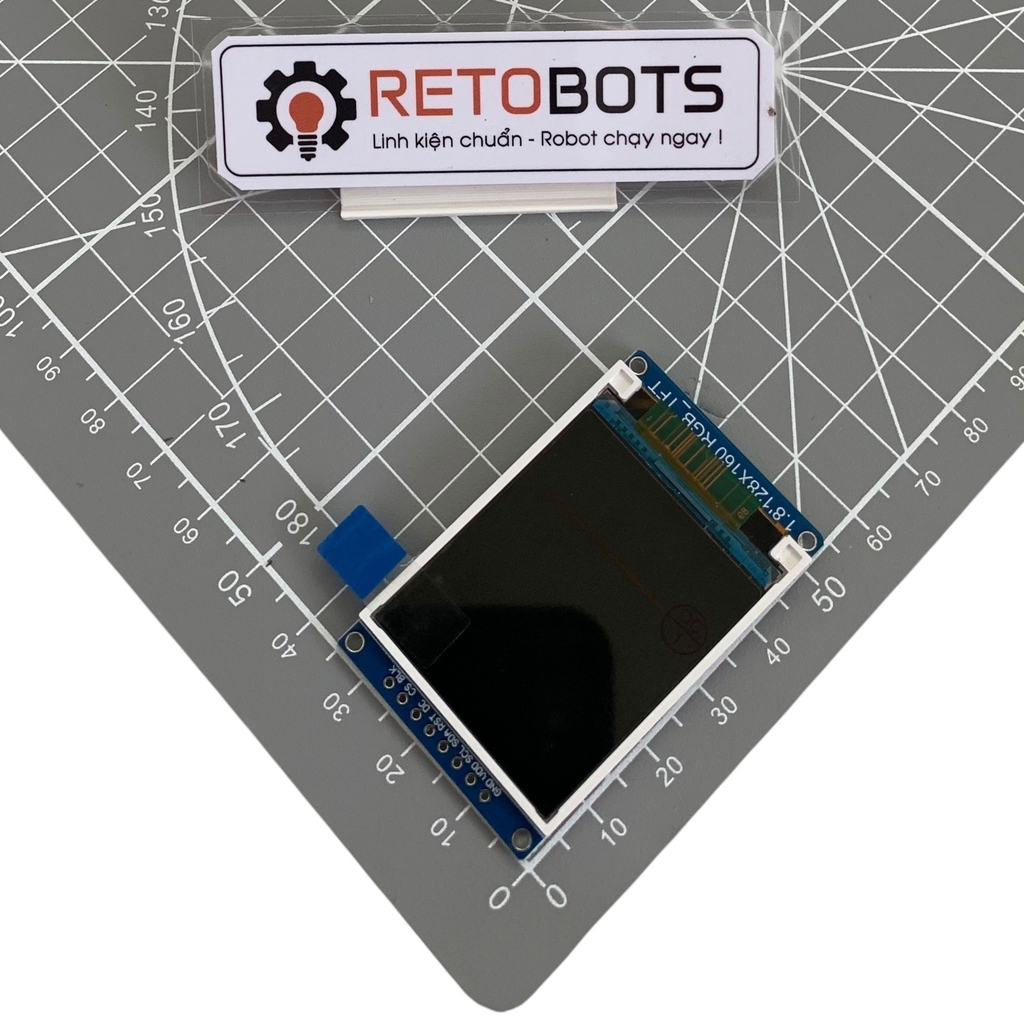

Màn hình LCD 1.8inch 160x128 TFT ST7735 Giao Tiếp SPI
