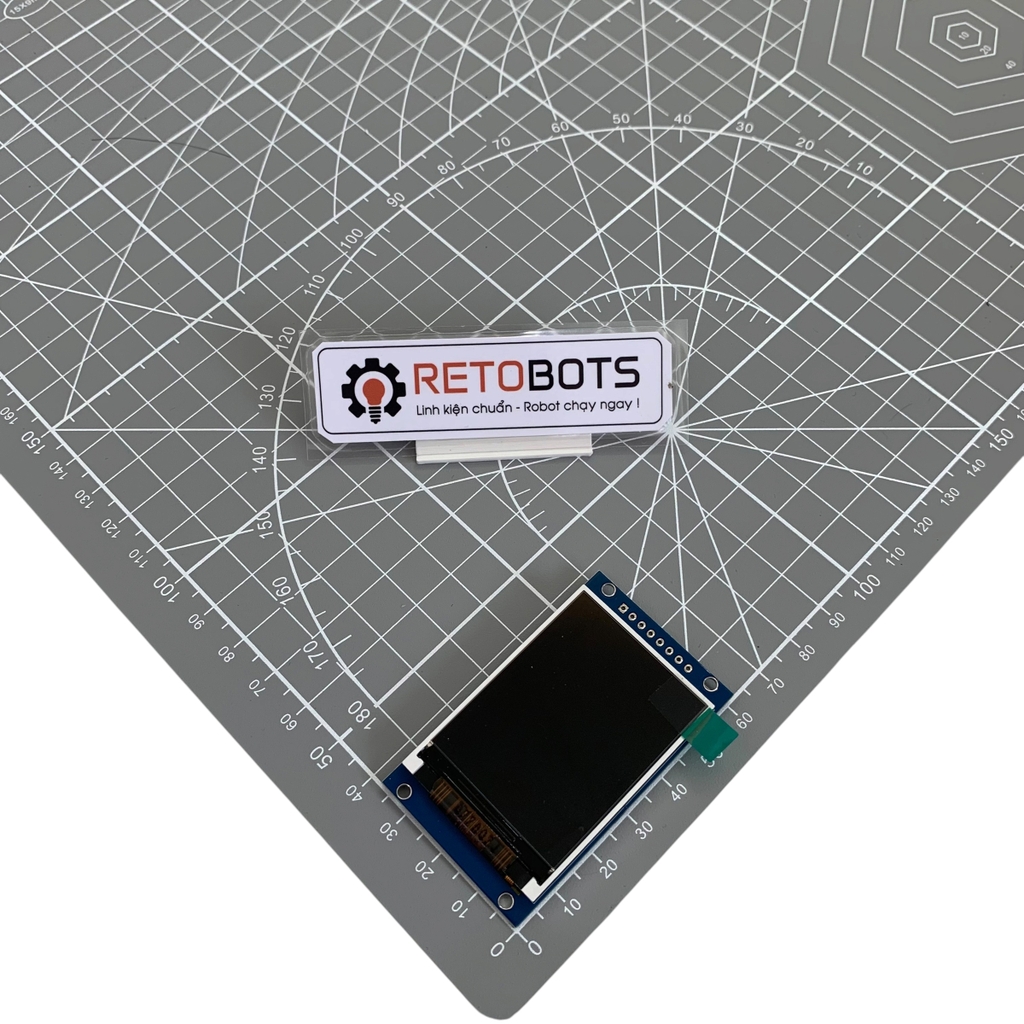

Màn hình LCD 2.0 inch sử dụng driver ST7735 là giải pháp hiển thị tối ưu cho các dự án yêu cầu giao diện người dùng (HMI) trực quan. Với độ phân giải 240x320 pixel trên tấm nền TFT rực rỡ, linh kiện này giúp robot hoặc thiết bị của bạn hiển thị thông số, biểu đồ hoặc trạng thái hệ thống một cách chuyên nghiệp.
| Thông số | Chi tiết |
|---|---|
| Kích thước màn hình | 2.0 inch |
| Độ phân giải | 240 x 320 Pixels |
| Driver IC | ST7735 |
| Giao tiếp | SPI (4-wire) |
| Điện áp hoạt động | 3.3V - 5V (có tích hợp IC ổn áp) |
| Màu sắc | 65K màu (RGB) |
| Nhiệt độ hoạt động | -20°C đến 70°C |

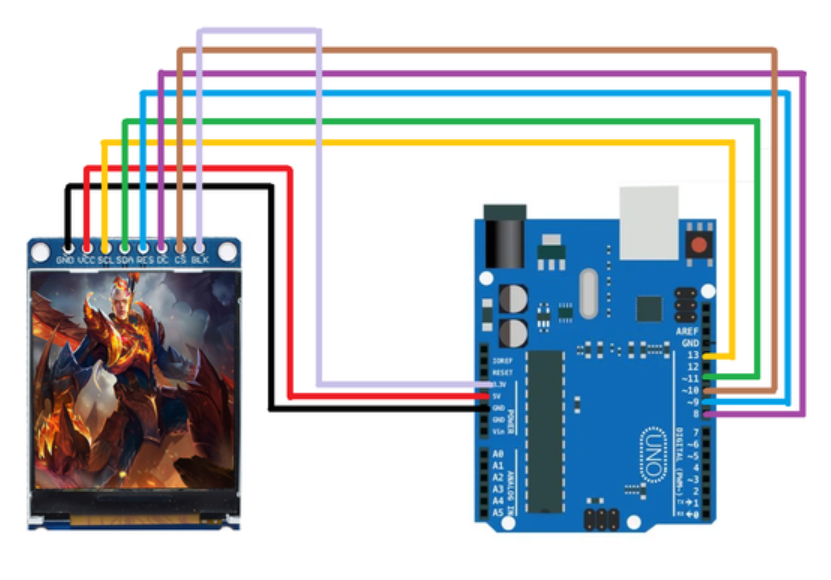

| STT | Ký hiệu trên mạch | Tên đầy đủ | Chức năng chi tiết |
|---|---|---|---|
| 1 | GND | Ground | Chân nối đất (Cực âm của nguồn điện). |
| 2 | VCC | Voltage | Chân cấp nguồn dương (Thường hỗ trợ 3.3V hoặc 5V nhờ IC ổn áp tích hợp). |
| 3 | SCL | Serial Clock | Chân xung giữ nhịp cho giao tiếp SPI. Nối với chân SCK của vi điều khiển. |
| 4 | SDA | Serial Data | Chân truyền dữ liệu từ vi điều khiển đến màn hình (SPI MOSI). |
| 5 | RES | Reset | Chân khởi động lại màn hình. Thường kéo xuống mức thấp (0V) để reset và kéo lên mức cao để hoạt động. |
| 6 | DC | Data / Command | Chân chọn chế độ truyền. Mức thấp (0) là truyền lệnh điều khiển; Mức cao (1) là truyền dữ liệu hình ảnh/màu sắc. |
| 7 | CS | Chip Select | Chân chọn thiết bị trên đường bus SPI. Cho phép màn hình hoạt động khi kéo xuống mức thấp. |
| 8 | BLK | Backlight | Chân điều khiển đèn nền màn hình. Có thể nối trực tiếp lên VCC để bật sáng tối đa, hoặc nối với chân PWM để điều chỉnh độ sáng. |
fillScreen) toàn bộ liên tục; thay vào đó, chỉ cập nhật vị trí các vùng dữ liệu thay đổi để tránh hiện tượng nhấp nháy (flicker) và tiết kiệm tài nguyên CPU.
Màn hình LCD 2.0 inch 240x320 TFT ST7735 Giao Tiếp SPI
