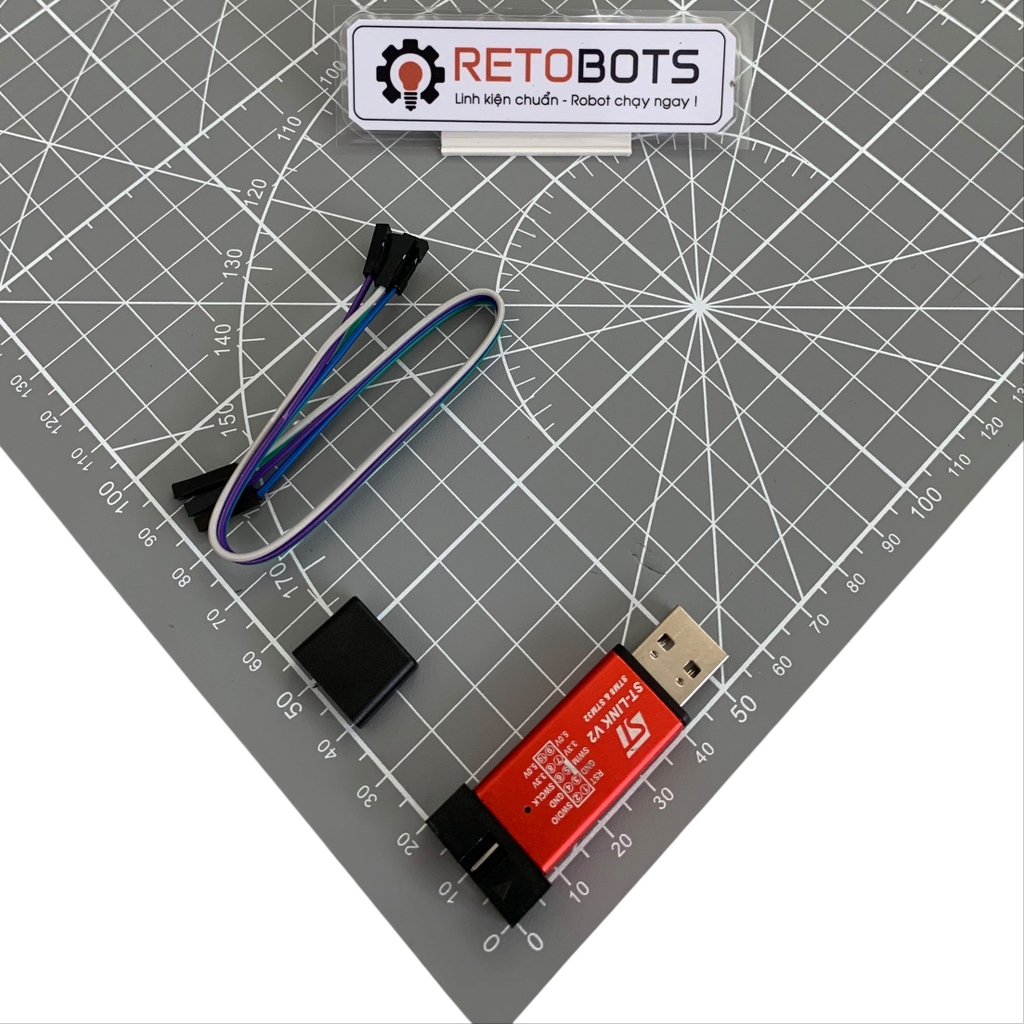

Mạch Nạp Mini ST-LINK V2 - Nạp và Debug chuẩn cho STM32 - Giải pháp cho đồ án nhúng
Mạch Nạp Mini ST-LINK V2 là công cụ không thể thiếu dành cho bất kỳ ai đang theo đuổi lộ trình thiết kế hệ thống nhúng chuyên nghiệp với vi điều khiển STM32. Với thiết kế nhỏ gọn, độ bền cao và tính tương thích tuyệt đối với phần mềm STM32CubeIDE/Keil C, đây là lựa chọn "chuẩn bài" để bạn tự tin hiện thực hóa các thuật toán điều khiển mà không lo gián đoạn trong quá trình nạp code.
Vị trí trong Hệ thống 5 khối kiến trúc:
Thuộc Khối Xử Lý. Đây là "cầu nối" quan trọng nhất để đưa thuật toán từ máy tính xuống hệ thống phần cứng
Thông số kỹ thuật (Technical Specs)
| Thông số |
Chi tiết |
| Giao tiếp |
USB 2.0 Full Speed |
| Giao thức hỗ trợ |
SWD và JTAG |
| Điện áp ra |
3.3V và 5V (tích hợp) |
| Tương thích |
Tất cả dòng STM32 và STM8 |
| Phần mềm hỗ trợ |
STM32CubeIDE, Keil uVision, IAR, STM32 ST-LINK Utility |
Sơ đồ chân & Đấu nối (Pinout)
Mạch nạp ST-Link V2 hỗ trợ nạp và debug cho cả hai dòng vi điều khiển STM8 và STM32. Tùy thuộc vào dòng chip bạn đang sử dụng trong dự án, hãy thực hiện đấu nối chính xác theo sơ đồ chân dưới đây để đảm bảo mạch hoạt động ổn định, tránh nguy cơ chập cháy:
1. Đấu nối cho dòng STM32 (Giao tiếp SWD)
Đối với các board mạch sử dụng vi điều khiển 32-bit như STM32F1, STM32F4 (Blue Pill, Black Pill...), hệ thống sử dụng giao thức SWD (Serial Wire Debug) với 4 chân kết nối bắt buộc:
- VCC (hoặc 3.3V): Cấp nguồn cho mạch đích (Lưu ý chọn đúng chân cấp nguồn tương thích trên ST-Link để khớp với điện áp của STM32).
- GND: Chân nối đất (Bắt buộc phải nối chung mass giữa mạch nạp và board STM32).
- SWDIO: Chân truyền nhận dữ liệu debug/nạp (Serial Wire Data Input/Output).
- SWCLK: Chân xung nhịp đồng bộ debug/nạp (Serial Wire Clock).
2. Đấu nối cho dòng STM8 (Giao tiếp SWIM)
Đối với các dòng vi điều khiển 8-bit giá rẻ như STM8S003F3P6, STM8S103... hệ thống sử dụng giao thức SWIM (Single Wire Interface Module). Bạn chỉ cần kết nối 4 chân sau:
- VCC (hoặc 5V/3.3V): Cấp nguồn nuôi cho chip STM8 (Kiểm tra kỹ thông số board đích để chọn mức áp thích hợp trên mạch nạp).
- GND: Chân nối đất (Bắt buộc chung mass với mạch đích).
- SWIM: Chân truyền dữ liệu một dây duy nhất của hệ thống STM8.
- RST (Reset): Khác với STM32, giao tiếp SWIM trên STM8 bắt buộc phải kết nối chân Reset từ mạch nạp sang chân RST của chip để kích hoạt chế độ nạp.
Lời khuyên của Kỹ sư (Engineer's Tips)
- Đừng quên GND: Sai lầm phổ biến nhất của sinh viên là quên đấu chung dây GND giữa ST-LINK và mạch STM32, dẫn đến lỗi "Target not found" hoặc làm chập cháy cổng USB máy tính.
- Kiểm tra jumper: Luôn kiểm tra jumper chọn mức điện áp trên mạch trước khi cắm vào chân VCC của vi điều khiển để tránh tình trạng quá áp gây "nổ" chip STM32.
- Cập nhật Firmware: Khi sử dụng lần đầu trên STM32CubeIDE, phần mềm sẽ yêu cầu update Firmware cho ST-LINK. Hãy kiên nhẫn đợi quá trình này hoàn tất để đảm bảo độ ổn định cao nhất khi debug.
- Tối ưu hóa: Nếu bạn đang làm đồ án về xe tự hành hoặc cánh tay robot sử dụng STM32, hãy tận dụng tính năng "Live Watch" của ST-LINK để quan sát giá trị các biến (như góc nghiêng, tốc độ) theo thời gian thực mà không cần dùng đến Serial Monitor.
Tại RETOBOTS, chúng tôi đã test từng chiếc mạch nạp này để đảm bảo rằng khi bạn mang về, dự án của bạn chỉ có chạy và chạy mượt mà. Cần thêm Code mẫu STM32? Hãy liên hệ đội ngũ hỗ trợ kỹ thuật của chúng tôi!
