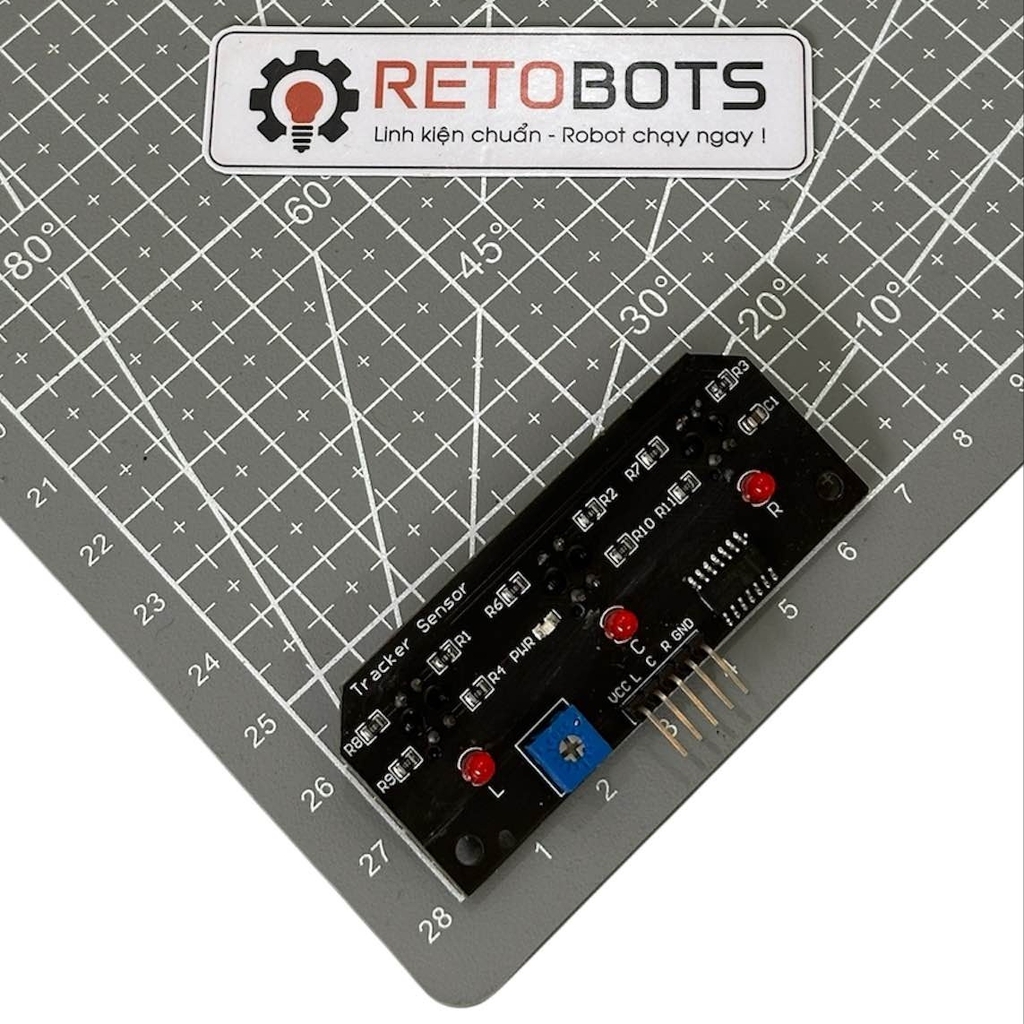

Mạch TCRT5000 Cảm Biến Dò Line 3 Kênh
RETOCAR STARTER thuộc Khối Cảm Biến trong hệ thống linh kiện Robotic của RETOBOTS. Đây là một bộ phận thu thập dữ liệu quan trọng, cung cấp thông tin về môi trường cho robot của bạn. Với khả năng phát hiện đường nét và bề mặt trắng/đen, mạch này là "đôi mắt" giúp robot xác định quỹ đạo di chuyển, đặc biệt trong các ứng dụng dò line cơ bản.
Bảng Thông Số Kỹ Thuật (Technical Specs)
| Thông số |
Giá trị |
| Loại cảm biến |
Cảm biến quang phản xạ hồng ngoại TCRT5000 (x3) |
| Số kênh đầu ra |
3 kênh độc lập |
| Điện áp hoạt động |
3.3V - 5V DC |
| Tín hiệu đầu ra |
Digital TTL (0V hoặc VCC) |
| Khoảng cách phát hiện tối ưu |
1mm - 25mm (điển hình 10mm - 15mm) |
| Điều chỉnh độ nhạy |
Có, thông qua biến trở tinh chỉnh trên mạch |
| Chỉ thị trạng thái |
3 đèn LED báo trạng thái đầu ra của từng kênh |
| Ứng dụng điển hình |
Robot dò line (line follower) |
Sơ Đồ Chân & Đấu Nối (Pinout)
Mạch RETOCAR STARTER được thiết kế với các chân kết nối rõ ràng, giúp bạn dễ dàng tích hợp vào hệ thống của mình:
- VCC: Chân cấp nguồn dương (3.3V - 5V). Luôn đảm bảo nguồn cấp phù hợp với vi điều khiển của bạn.
- GND: Chân nối đất (0V).
- L: Tín hiệu đầu ra digital của kênh 1. Kết nối với chân Digital Input của vi điều khiển.
- C: Tín hiệu đầu ra digital của kênh 2. Kết nối với chân Digital Input của vi điều khiển.
- R: Tín hiệu đầu ra digital của kênh 3. Kết nối với chân Digital Input của vi điều khiển.
Ví dụ đấu nối với Arduino Uno:
- VCC của RETOCAR STARTER nối với 5V của Arduino.
- GND của RETOCAR STARTER nối với GND của Arduino.
- L nối với chân Digital 2 của Arduino.
- C nối với chân Digital 3 của Arduino.
- R nối với chân Digital 4 của Arduino.
Lời Khuyên của Kỹ Sư (Engineer's Tips)
- Kiểm Tra Điện Áp: RETOCAR STARTER có thể hoạt động ổn định ở cả 3.3V và 5V. Hãy luôn kiểm tra điện áp hoạt động của vi điều khiển (VD: ESP32 thường là 3.3V, Arduino Uno là 5V) để đảm bảo không làm cháy mạch do sai điện áp.
- Tinh Chỉnh Độ Nhạy: Mỗi cảm biến TCRT5000 trên mạch có một biến trở riêng để điều chỉnh độ nhạy. Bạn nên tinh chỉnh chúng trong môi trường thực tế (với đường line và bề mặt bạn định sử dụng) để đạt hiệu suất phát hiện tốt nhất. Xoay biến trở theo chiều kim đồng hồ để tăng độ nhạy, ngược chiều kim đồng hồ để giảm.
- Vị Trí Lắp Đặt: Đảm bảo cảm biến cách bề mặt cần dò một khoảng cách tối ưu (thường là 10-15mm). Khoảng cách quá gần hoặc quá xa có thể làm giảm độ chính xác.
- Hiểu Rõ Tín Hiệu: Khi cảm biến phát hiện màu tối (line), đèn LED tương ứng sẽ sáng và chân OUT sẽ ở mức LOW (0V). Khi phát hiện màu sáng (nền), đèn LED sẽ tắt và chân OUT sẽ ở mức HIGH (VCC). Đây là nguyên tắc cơ bản để viết thuật toán dò line.
- Code Mẫu & Hỗ Trợ: RETOBOTS hiểu nỗi lo "không có code mẫu để chạy thử". Chúng tôi cung cấp các thư viện và code mẫu cơ bản cho mạch RETOCAR STARTER trên website và diễn đàn của mình, giúp bạn nhanh chóng triển khai dự án mà không mất thời gian tìm kiếm.
- Mở Rộng Dễ Dàng: Với 3 kênh, mạch này lý tưởng cho các robot dò line cơ bản. Nếu dự án của bạn yêu cầu độ chính xác cao hơn hoặc có nhiều ngã rẽ phức tạp, hãy cân nhắc sử dụng các mạch dò line có số kênh lớn hơn (5 hoặc 8 kênh) cũng có sẵn tại RETOBOTS.
