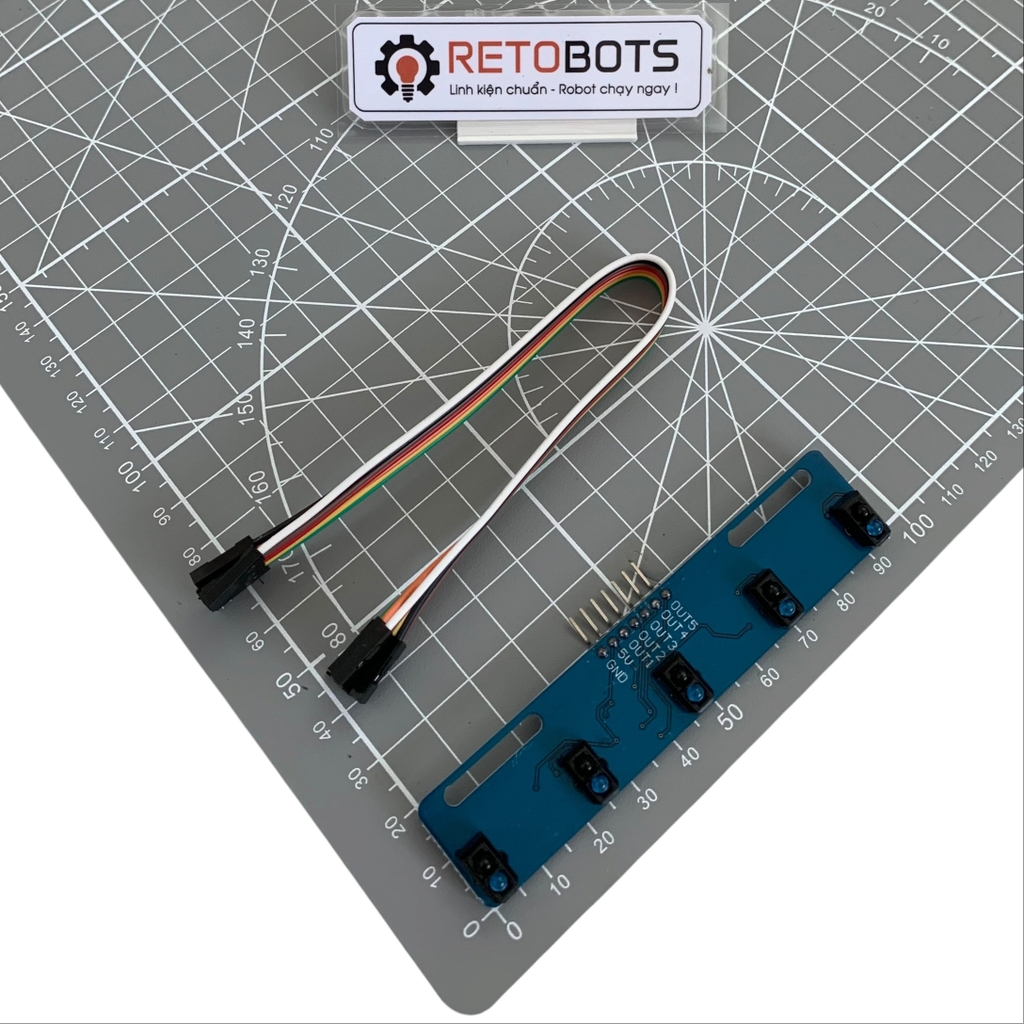

Mạch TCRT5000 Cảm Biến Dò Line 5 Kênh – Phát Hiện Vạch Trắng/Đen & Dò Đường Chính Xác
Vị trí trong Hệ thống 5 Khối RETOBOTS: Khối Cảm Biến
Mạch TCRT5000 Cảm Biến Dò Line 5 Kênh là một linh kiện không thể thiếu trong các dự án robot dò line hoặc tránh vật cản. Với khả năng phát hiện sự thay đổi độ phản xạ của ánh sáng hồng ngoại, mạch giúp robot nhận diện vạch trắng/đen trên mặt sàn một cách chính xác, là nền tảng cho việc điều khiển di chuyển theo lộ trình đã định.
Bảng thông số kỹ thuật (Technical Specs)
| Thông số |
Giá trị |
| Loại Cảm Biến |
Hồng ngoại phản xạ (5 cặp phát/thu TCRT5000) |
| Số Kênh |
5 kênh độc lập |
| Điện Áp Hoạt Động |
3.3V - 5V DC |
| Ngõ Ra |
Số (TTL, 0V/3.3V hoặc 0V/5V tùy điện áp cấp). Mức thấp (LOW) khi phát hiện vạch phản xạ mạnh (ví dụ: vạch trắng), Mức cao (HIGH) khi phát hiện bề mặt không phản xạ (ví dụ: vạch đen hoặc không có vật). |
| Khoảng Cách Phát Hiện Hiệu Quả |
1mm - 25mm (tối ưu nhất trong khoảng 5mm - 15mm, tùy thuộc bề mặt) |
| Đèn Báo |
1 Đèn báo nguồn, 5 Đèn LED báo trạng thái ngõ ra (mỗi đèn cho một kênh cảm biến) |
| Kích Thước |
Khoảng 96mm x 20mm x 10mm (Dài x Rộng x Cao) |
| Giao Tiếp |
Header chân cắm chuẩn (VCC, GND, DO1, DO2, DO3, DO4, DO5) |
Sơ đồ chân & Đấu nối (Pinout)
Mạch cảm biến TCRT5000 5 kênh thường có một hàng chân cắm với các ký hiệu rõ ràng. Dưới đây là sơ đồ chân phổ biến và hướng dẫn đấu nối cơ bản với Vi điều khiển (ví dụ: Arduino):
- VCC: Chân cấp nguồn dương (3.3V hoặc 5V)
- GND: Chân nối đất (0V)
- DO1 - DO5: Các chân ngõ ra số tương ứng với 5 cảm biến. Kết nối các chân này với các chân Digital Input trên Vi điều khiển của bạn.
Đấu nối cơ bản với Arduino:
- VCC → 5V trên Arduino
- GND → GND trên Arduino
- DO1 → Digital Pin 2 trên Arduino
- DO2 → Digital Pin 3 trên Arduino
- DO3 → Digital Pin 4 trên Arduino
- DO4 → Digital Pin 5 trên Arduino
- DO5 → Digital Pin 6 trên Arduino
Lời khuyên của Kỹ sư RETOBOTS
Với vai trò là Kỹ sư trưởng tại RETOBOTS, tôi hiểu rằng việc lựa chọn và tích hợp linh kiện có thể gặp nhiều thách thức, đặc biệt là nỗi lo về sự tương thích hay cháy mạch. Dưới đây là những lời khuyên để bạn khai thác tối đa Mạch TCRT5000 Cảm Biến Dò Line 5 Kênh và đảm bảo robot của bạn "chạy ngay":
- Kiểm tra Điện áp: Mạch hoạt động ổn định ở cả 3.3V và 5V. Hãy đảm bảo bạn cấp đúng điện áp nguồn từ vi điều khiển (Arduino, ESP32, STM32) để tránh làm hỏng mạch. KHÔNG cấp quá 5V. Luôn kiểm tra kỹ sơ đồ chân trước khi kết nối VCC và GND.
- Cài đặt Độ nhạy (Calibration): Đây là bước cực kỳ quan trọng! Sử dụng biến trở trên mạch để điều chỉnh ngưỡng phát hiện. Hãy đặt robot của bạn trên đường line và điều chỉnh biến trở cho đến khi các đèn báo trạng thái (DO1-DO5) chuyển đổi chính xác giữa vạch trắng và nền đen. Việc hiệu chuẩn đúng sẽ đảm bảo robot dò line mượt mà và chính xác.
- Kiểm soát Ánh sáng Môi trường: Cảm biến hồng ngoại có thể bị ảnh hưởng bởi ánh sáng môi trường mạnh (đèn huỳnh quang, ánh sáng mặt trời trực tiếp), gây ra sai lệch tín hiệu. Cố gắng thử nghiệm trong điều kiện ánh sáng ổn định hoặc cân nhắc thiết kế che chắn cho cảm biến nếu môi trường không lý tưởng.
- Phân biệt Màu sắc & Bề mặt: Cảm biến TCRT5000 hoạt động dựa trên độ phản xạ hồng ngoại. Vạch trắng phản xạ tốt hơn vạch đen. Đảm bảo độ tương phản giữa vạch và nền đủ lớn (ví dụ: vạch đen trên nền trắng mờ). Tránh các bề mặt quá bóng (gây phản xạ nhiễu) hoặc quá tối (hút hết hồng ngoại) không đồng đều.
- Vị trí Lắp đặt: Gắn cảm biến ở độ cao hợp lý so với mặt sàn, thường là 5-15mm. Khoảng cách này tối ưu hóa khả năng phát hiện và giảm thiểu nhiễu từ các yếu tố bên ngoài.
- Code Mẫu & Hỗ trợ RETOBOTS: RETOBOTS không chỉ bán linh kiện, chúng tôi bán sự an tâm và giải pháp đồ án. Chúng tôi luôn khuyến khích bạn bắt đầu nhanh với code mẫu. Chúng tôi cung cấp các thư viện và ví dụ code cơ bản cho Arduino/ESP32 để bạn nhanh chóng tích hợp mạch này vào đồ án robot dò line của mình. Đừng ngần ngại liên hệ nếu bạn cần hỗ trợ chi tiết hơn về lập trình hoặc thuật toán dò line – đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ!
