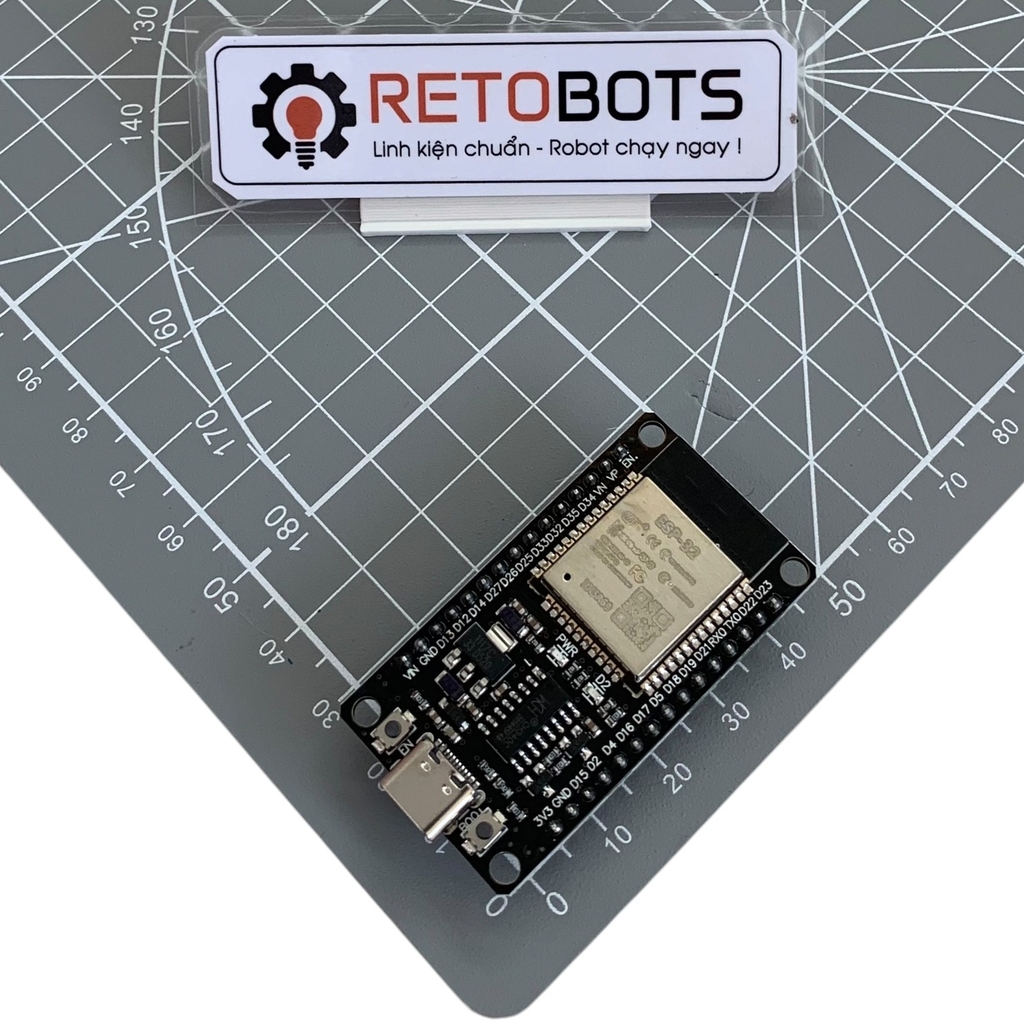

Module ESP32 NodeMCU 30P CH340 - Vi điều khiển tích hợp Wi-Fi/Bluetooth cho dự án IoT
Module ESP32 NodeMCU 30P CH340 là bộ não lý tưởng cho các dự án IoT và Robotic. Với vi xử lý lõi kép mạnh mẽ, tích hợp sẵn Wi-Fi và Bluetooth, đây là lựa chọn hàng đầu để thay thế Arduino trong các hệ thống đòi hỏi kết nối không dây và xử lý dữ liệu phức tạp.
Vị trí trong Hệ thống 5 khối kiến trúc RETOBOTS: Khối Xử Lý
Bảng thông số kỹ thuật (Technical Specs)
| Thông số |
Chi tiết |
| Vi điều khiển |
ESP32-WROOM-32 |
| Điện áp hoạt động |
5V (Cấp nguồn qua USB Type-C hoặc chân 5V) |
| Giao tiếp USB-Serial |
Chip CH340 |
| GPIO |
30 chân (30 Pins) |
| Kết nối không dây |
Wi-Fi 802.11 b/g/n & Bluetooth v4.2 BR/EDR/BLE |
| Bộ nhớ Flash |
4MB |
| Tần số xung nhịp |
Lên đến 240MHz |
Sơ đồ chân & Đấu nối (Pinout)
![SOLVED] Some questions about ESP32 Wroom-32 (30)Pin Layout ...](https://i1.wp.com/randomnerdtutorials.com/wp-content/uploads/2018/08/ESP32-DOIT-DEVKIT-V1-Board-Pinout-30-GPIOs-Copy.png?w=966&ssl=1)
Lưu ý: Mọi mức logic GPIO của ESP32 là 3.3V. Tuyệt đối không cấp trực tiếp 5V vào các chân GPIO để tránh gây cháy chip.
Lời khuyên của Kỹ sư (Engineer's Tips)
- Cài đặt Driver: Vì sử dụng chip nạp CH340, hãy đảm bảo bạn đã cài đặt Driver CH340 trên máy tính để phần mềm Arduino IDE nhận diện đúng cổng COM.
- Nguồn cấp: Khi kết nối nhiều cảm biến hoặc module ngoại vi tiêu thụ dòng cao, hãy sử dụng nguồn cấp ngoài 5V ổn định thay vì lấy trực tiếp từ cổng USB máy tính.
- Chế độ nạp: Nếu quá trình nạp code bị lỗi "Failed to connect to ESP32", hãy nhấn giữ nút BOOT trên board ngay khi thanh tiến trình (Uploading) bắt đầu chạy cho đến khi thấy dòng chữ "Connecting..." xuất hiện.
- Giải pháp đồ án: Sử dụng thư viện ESP32Servo để điều khiển động cơ Servo mượt mà hoặc kết hợp với nền tảng Blynk/MQTT để biến sản phẩm của bạn thành một thiết bị IoT thực thụ.
