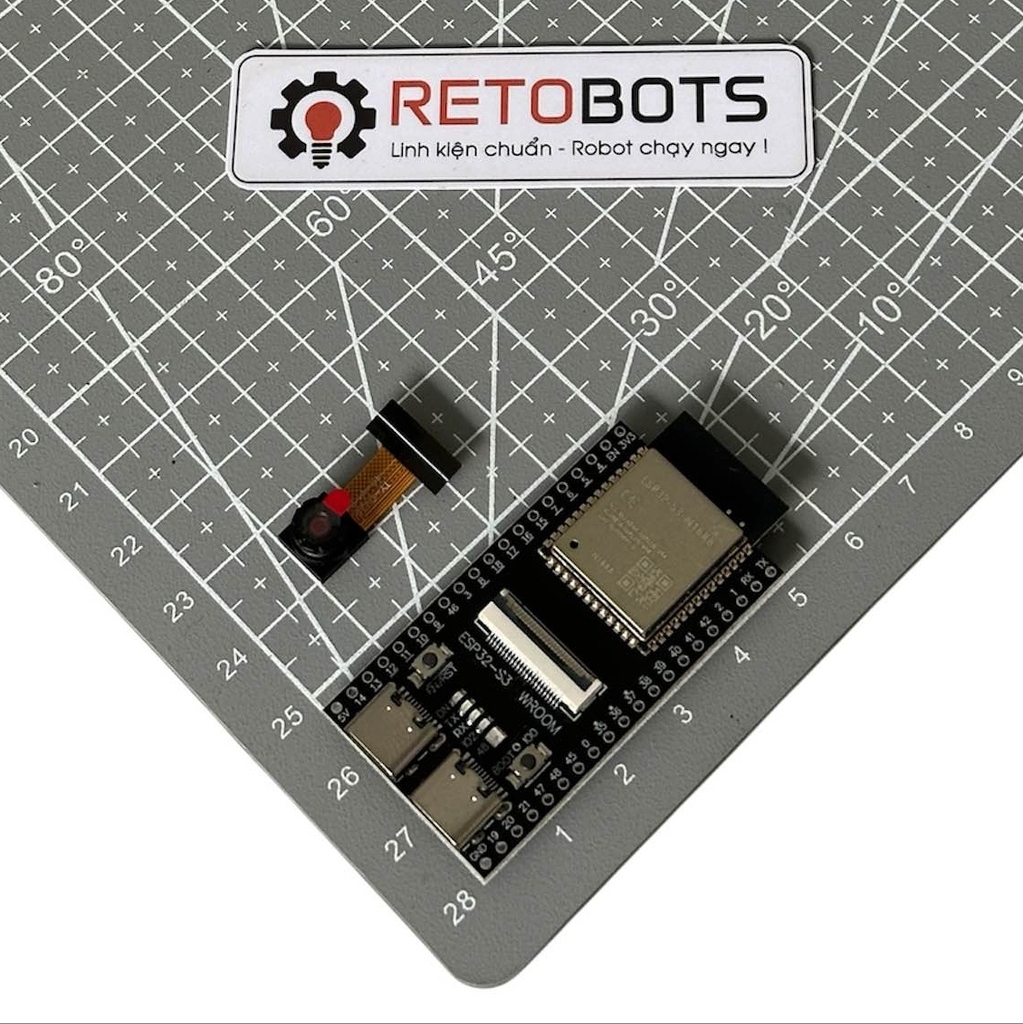

Module ESP32-S3-WROOM-1-N16R8 kèm Camera OV2640 - Tích hợp AI, Wi-Fi & Bluetooth - Giải pháp Xử lý Hình ảnh thông minh
Đây là phiên bản cấu hình "khủng" nhất trong dòng ESP32-S3, được thiết kế chuyên biệt cho các đồ án đòi hỏi khả năng xử lý hình ảnh thời gian thực, nhận diện khuôn mặt và truyền tải dữ liệu không dây tốc độ cao. Với 16MB Flash và 8MB PSRAM, module này giải quyết triệt để nỗi lo thiếu hụt bộ nhớ khi xử lý các thuật toán AI phức tạp.
Vị trí trong Hệ thống 5 khối kiến trúc: Khối Xử Lý. Đây là bộ não điều khiển chính, chịu trách nhiệm thu thập hình ảnh từ Camera, xử lý thuật toán AI và truyền tải dữ liệu về máy chủ hoặc ứng dụng điều khiển.
Thông số kỹ thuật (Technical Specs)
| Thông số |
Giá trị |
| Chip chính |
ESP32-S3 (Dual-core Xtensa® 32-bit LX7) |
| Bộ nhớ Flash / PSRAM |
16MB Flash / 8MB PSRAM |
| Camera hỗ trợ |
OV2640 (2 Megapixel) |
| Kết nối không dây |
Wi-Fi 802.11 b/g/n + Bluetooth 5 (LE) |
| Điện áp hoạt động |
5V (Cấp nguồn qua USB Type-C hoặc chân 5V) |
| Giao tiếp |
UART, SPI, I2C, PWM, ADC, GPIO |
| Tính năng bổ sung |
Hỗ trợ khe cắm thẻ SD |
Sơ đồ chân & Đấu nối (Pinout)

Lời khuyên của Kỹ sư (Engineer's Tips)
- Nguồn cấp: Do module có PSRAM lớn và Wi-Fi hoạt động mạnh, dòng điện đỉnh có thể tăng đột ngột. Hãy đảm bảo cáp USB của bạn có chất lượng tốt để tránh hiện tượng reset đột ngột khi mở camera.
- Lập trình: Board hỗ trợ tốt nhất với ESP-IDF hoặc Arduino IDE. Lưu ý chọn đúng Partition Scheme là "Huge APP" hoặc tùy chỉnh để tận dụng tối đa 16MB Flash.
- Giải pháp tản nhiệt: Khi chạy AI hoặc Stream video liên tục, chip ESP32-S3 sẽ nóng lên nhanh. Hãy cân nhắc dán thêm một miếng tản nhiệt nhỏ (heatsink) lên chip để tăng độ bền cho hệ thống.
- An tâm sử dụng: Tại RETOBOTS, chúng tôi đã test sẵn firmware mẫu. Khi nhận hàng, nếu bạn cần code mẫu ESP32-CAM stream video qua web, hãy liên hệ ngay với đội ngũ kỹ thuật để được hỗ trợ file mẫu chạy ngay!
