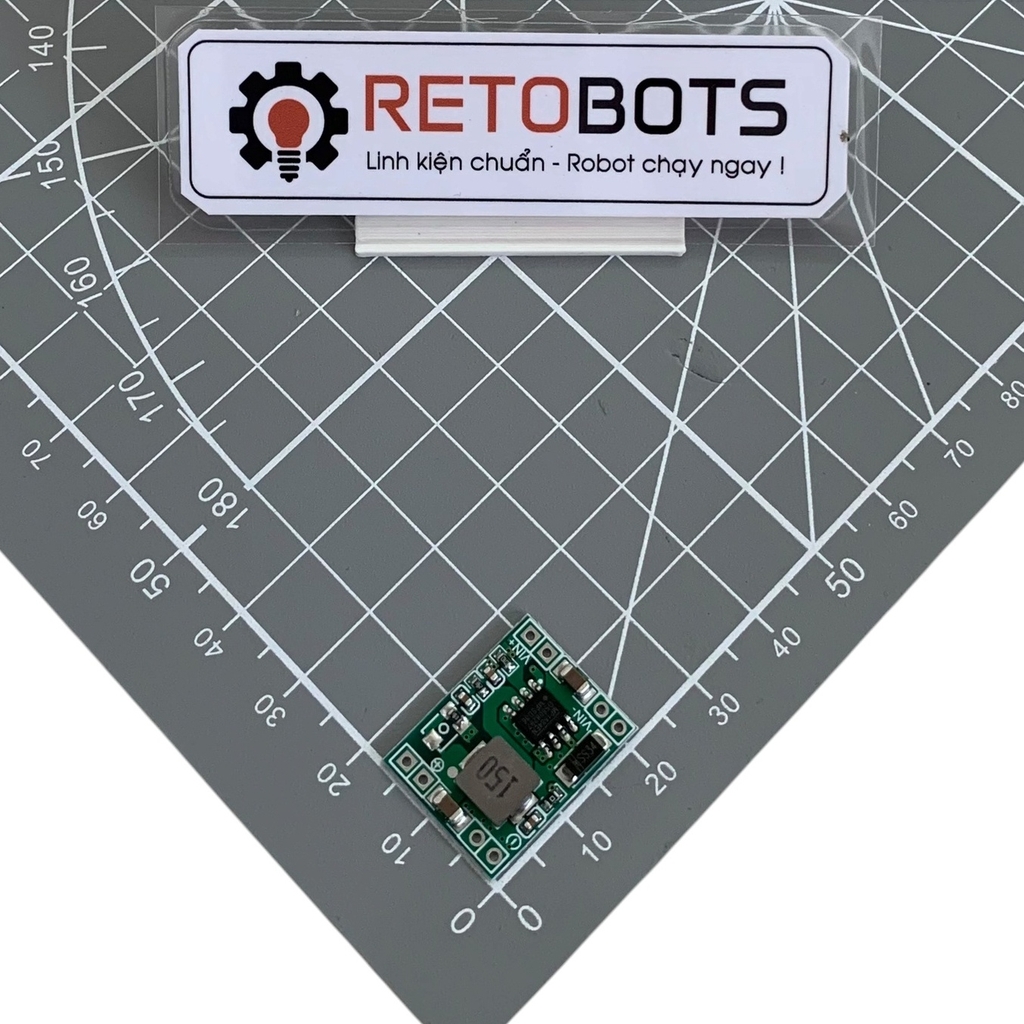

Mạch Giảm Áp DC-DC Buck Converter MP1584EN 5V 3A - Giải pháp ổn áp cho Robot và Hệ thống nhúng
Mạch giảm áp MP1584EN là module hạ áp DC-DC hiệu suất cao, thay thế hoàn hảo cho các bộ ổn áp tuyến tính LM7805 vốn tỏa nhiệt lớn và kém hiệu quả. Với kích thước siêu nhỏ gọn, module này là lựa chọn tối ưu để cấp nguồn cho các vi điều khiển và thiết bị ngoại vi trong các mô hình Robot cần sự ổn định dòng điện cao.
Bảng thông số kỹ thuật (Technical Specs)
| Điện áp đầu vào |
4.5V - 28V DC |
| Điện áp đầu ra |
5V cố định |
| Dòng điện đầu ra |
Tối đa 3A (Khuyên dùng ổn định ở mức 2A) |
| Tần số hoạt động |
1.5MHz (Giúp mạch nhỏ gọn và hiệu suất cao) |
| Hiệu suất |
Lên đến 96% |
| Kích thước |
22mm x 17mm x 4mm |
Sơ đồ chân & Đấu nối (Pinout)
- IN+: Cực dương nguồn đầu vào (4.5V - 28V).
- IN-: Cực âm nguồn đầu vào (GND).
- OUT+: Cực dương nguồn đầu ra (Điện áp đã hạ).
- OUT-: Cực âm nguồn đầu ra (GND).
Lời khuyên của Kỹ sư (Engineer's Tips)
- Cân chỉnh điện áp: Trước khi đấu nối vào mạch điều khiển (như Arduino hay ESP32), hãy cấp nguồn vào, dùng đồng hồ VOM đo ở đầu OUT và vặn biến trở tinh chỉnh để đạt điện áp chính xác mong muốn. Tránh tình trạng điện áp quá cao gây cháy linh kiện tải.
- Tản nhiệt: Dù hiệu suất lên tới 96%, nhưng nếu bạn vận hành ở dòng tải gần mức 3A trong thời gian dài, hãy dán thêm một tấm tản nhiệt nhỏ lên chip MP1584EN để đảm bảo mạch không bị ngắt bảo vệ do quá nhiệt.
- Ứng dụng: Đặc biệt phù hợp để hạ áp từ pin Li-po 2S/3S (7.4V/11.1V) xuống 5V để cấp nguồn cho các cảm biến, module Wifi hoặc servo nhỏ.
- Lưu ý: Đây là mạch hạ áp (Buck), điện áp đầu vào bắt buộc phải cao hơn điện áp đầu ra ít nhất 1.5V để mạch hoạt động ổn định.
Tại RETOBOTS, chúng tôi cam kết linh kiện đã qua kiểm tra chất lượng, đảm bảo điện áp ra chuẩn xác, giúp đồ án của bạn chạy ngay lập tức mà không lo nhiễu hay sụt áp.
