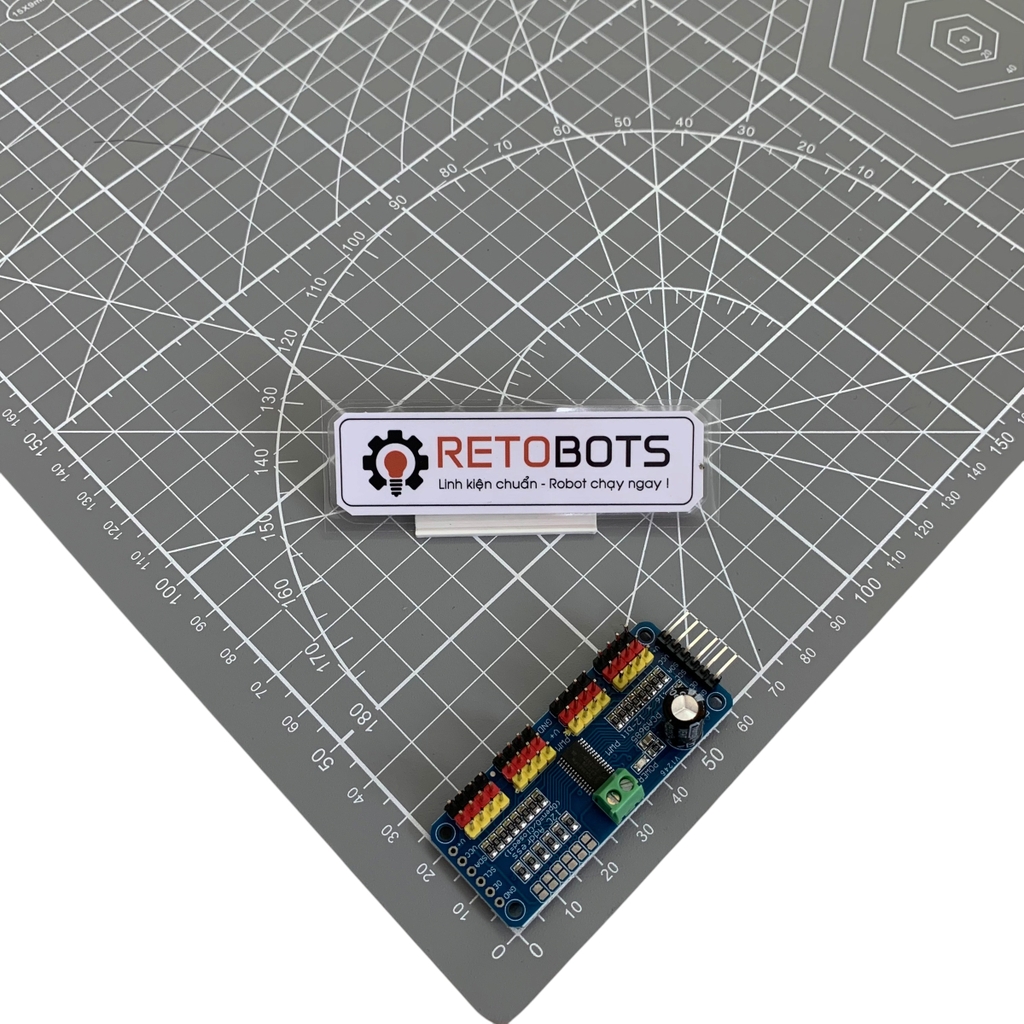

Module PCA9685 16-Kênh 12-Bit PWM - Giải pháp điều khiển Servo độ chính xác cao cho cánh tay Robot
Bạn đang thực hiện đồ án cánh tay Robot nhiều bậc tự do hoặc mô hình nhện (hexapod) nhưng bị giới hạn số lượng chân PWM trên Arduino/ESP32? PCA9685 là "cứu cánh" hoàn hảo. Module này cho phép bạn mở rộng khả năng điều khiển lên tới 16 kênh servo độc lập chỉ với 2 chân giao tiếp I2C, giải phóng tài nguyên cho vi điều khiển chính.
Bảng thông số kỹ thuật (Technical Specs)
| Thông số |
Chi tiết |
| Điện áp hoạt động (Logic) |
2.3V - 5.5V |
| Điện áp cấp cho Servo (V+) |
Max 6V (Khuyên dùng 5V-6V) |
| Giao tiếp |
I2C (Tần số lên tới 1MHz) |
| Số kênh |
16 kênh PWM |
| Độ phân giải |
12-bit (4096 bước điều khiển) |
| Tần số PWM |
Có thể điều chỉnh (thường dùng 50Hz cho Servo) |

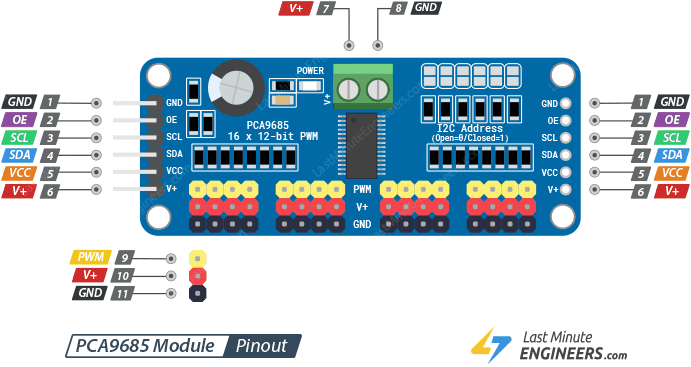

Sơ đồ chân & Đấu nối (Pinout)
- VCC: Nối với chân 3.3V hoặc 5V của vi điều khiển.
- GND: Nối chung GND với hệ thống.
- SDA / SCL: Chân giao tiếp I2C (Arduino Uno: A4/A5; ESP32: GPIO 21/22).
- V+: Nối nguồn riêng cho Servo (Cần nguồn cấp đủ dòng cho các động cơ).
- OE: Chân Output Enable (Mặc định nối GND để hoạt động, để High để tắt toàn bộ đầu ra).

Lời khuyên của Kỹ sư (Engineer's Tips)
- Lưu ý về dòng điện: Đừng bao giờ cấp nguồn cho 16 servo trực tiếp từ chân 5V của Arduino. Hãy sử dụng nguồn ngoài (như bình Acquy 6V hoặc nguồn tổ ong 5V) nối vào chân V+ của module để tránh sụt áp gây reset mạch.
- Kết nối nhiều Module: PCA9685 hỗ trợ nối tầng (daisy-chain) lên tới 62 module trên cùng một bus I2C nhờ các chân địa chỉ (A0-A5) phía sau, giúp bạn quản lý hàng trăm servo dễ dàng.
- Tụ lọc nguồn: Nếu bạn thấy servo bị giật hoặc rung nhẹ, hãy hàn thêm một tụ hóa (1000uF - 2200uF) vào chân V+ và GND trên module để ổn định điện áp.
- Thư viện gợi ý: Hãy sử dụng thư viện "Adafruit PWM Servo Driver Library" trong Arduino IDE để có code mẫu chạy ngay, đảm bảo độ chính xác góc quay tối ưu.
