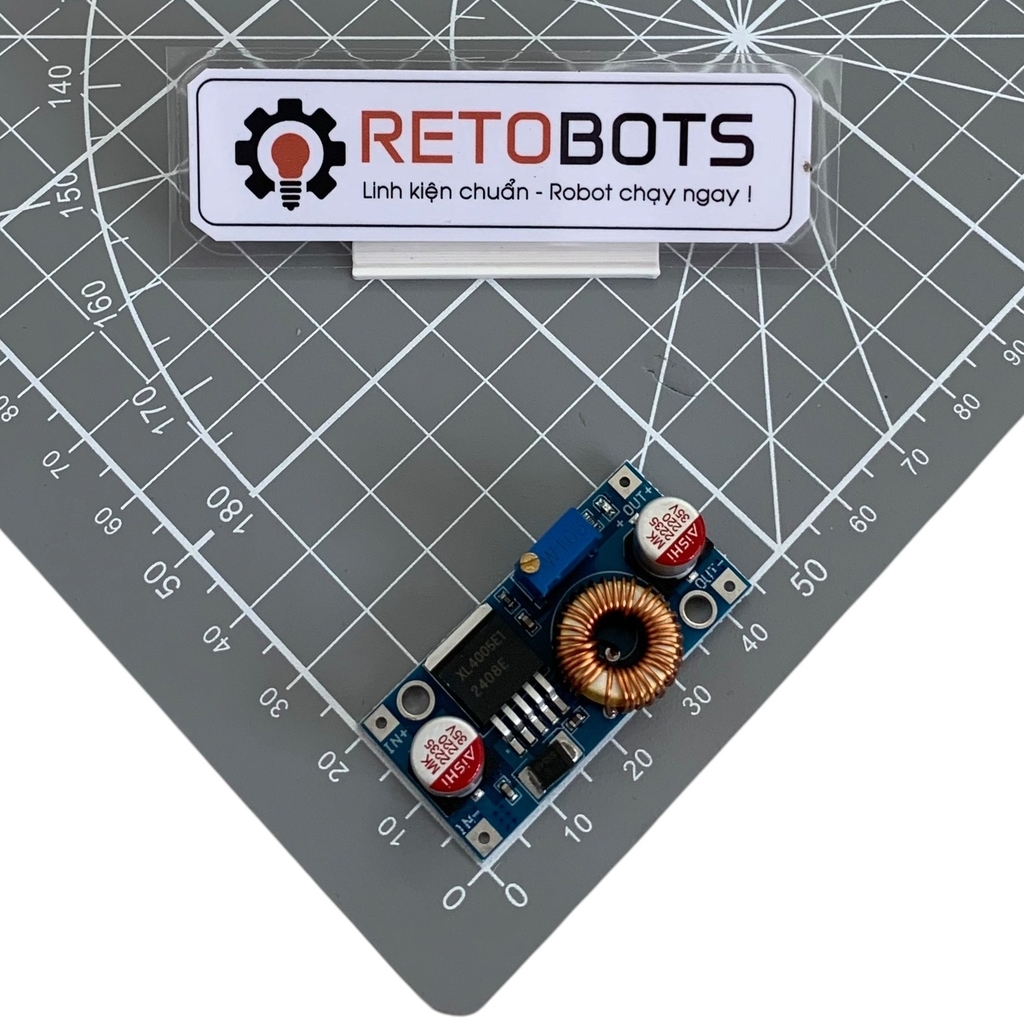

XL4005 Mạch Giảm Áp 5A

XL4005 Mạch Giảm Áp DC-DC 5A - Hiệu Suất Cao, Ổn Định Dòng Cho Robot

Mạch giảm áp XL4005 5A là giải pháp nguồn tối ưu cho các hệ thống robot đòi hỏi dòng tải lớn như: hệ thống truyền động (motor DC, Servo), module xử lý trung tâm (Jetson Nano, Raspberry Pi) hoặc các cụm cảm biến công suất cao. Thiết kế nhỏ gọn với khả năng tản nhiệt tốt, giúp đảm bảo nguồn điện cấp cho dự án của bạn luôn ổn định, tránh tình trạng sụt áp gây reset mạch điều khiển.

Thông số kỹ thuật (Technical Specs)

Sơ đồ chân & Đấu nối (Pinout)

• IN+: Đầu vào điện áp dương (Kết nối với cực dương nguồn Pin/Adapter).
• IN-: Đầu vào điện áp âm (GND).
• OUT+: Đầu ra điện áp dương (Kết nối với thiết bị tiêu thụ).
• OUT-: Đầu ra điện áp âm (GND).

Lưu ý: Mạch sử dụng biến trở tinh chỉnh màu xanh dương để thay đổi điện áp đầu ra. Bạn cần sử dụng đồng hồ VOM đo tại đầu ra OUT+/OUT- trong khi xoay biến trở để đạt mức điện áp mong muốn trước khi cấp nguồn cho thiết bị.

Lời khuyên của Kỹ sư (Engineer's Tips)

• Đảm bảo chênh lệch điện áp: Hiệu điện thế đầu vào (Vin) phải lớn hơn đầu ra (Vout) ít nhất 1.5V - 2V để mạch hoạt động ổn định.
• Quản lý nhiệt độ: Khi tải dòng trên 3A trong thời gian dài, hãy đảm bảo luồng không khí thông thoáng hoặc lắp thêm tản nhiệt nhôm để kéo dài tuổi thọ linh kiện.
• An toàn trước khi cắm: Tuyệt đối không cấp nguồn cho các mạch điều khiển (như Arduino, STM32) khi chưa đo kiểm tra điện áp đầu ra bằng đồng hồ VOM. Sai số do biến trở bị xoay trong quá trình vận chuyển có thể gây cháy linh kiện của bạn.
• Chống nhiễu: Với các dự án chạy Motor hoặc Servo, hãy lắp thêm tụ hóa (ví dụ: 470uF) song song ở đầu ra để lọc nhiễu nguồn hiệu quả hơn.

Tại RETOBOTS, chúng tôi kiểm thử điện áp đầu ra của từng mạch XL4005 trước khi đóng gói để bạn yên tâm "Cắm là chạy ngay".
