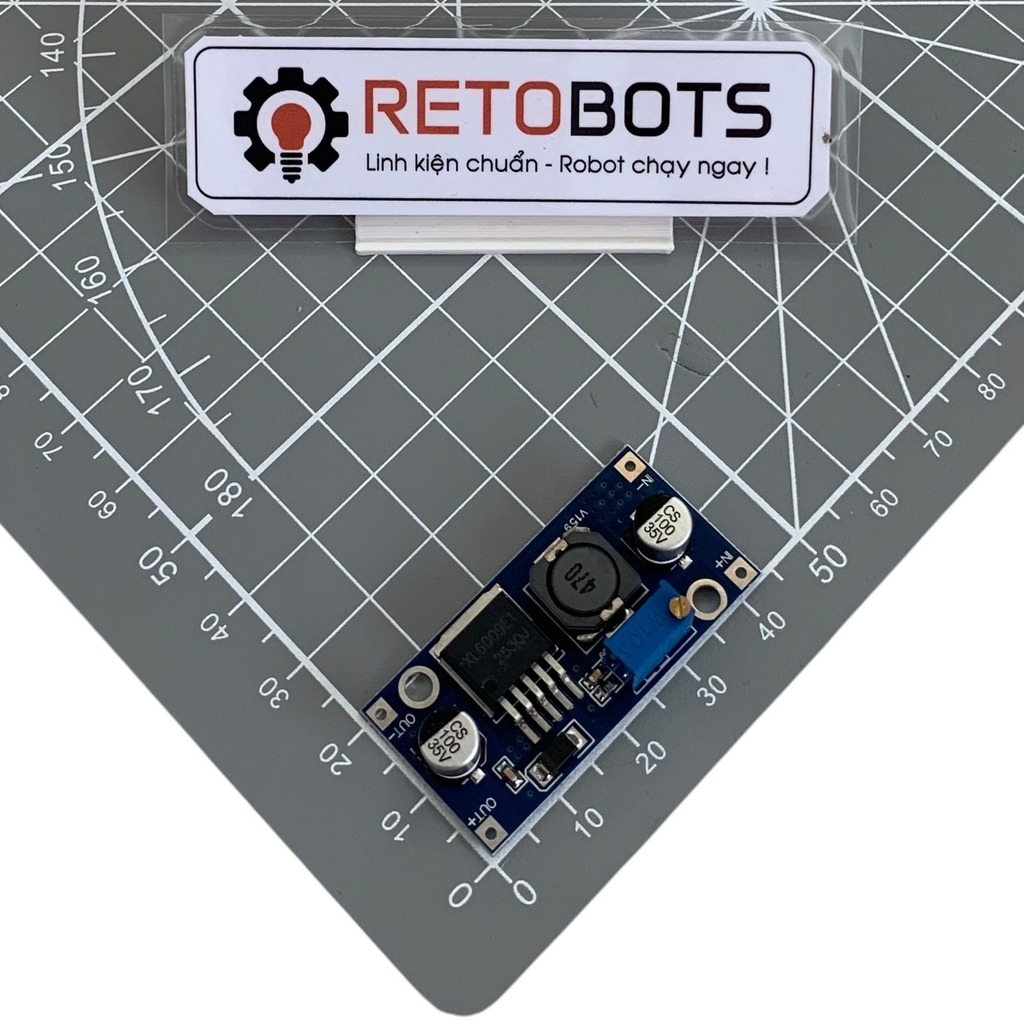

XL6009 Mạch Tăng Áp DC-DC 4A - Giải pháp nâng áp ổn định cho hệ thống Robotic
Mạch tăng áp XL6009 là linh kiện không thể thiếu trong các dự án cần sự linh hoạt về nguồn cấp. Với khả năng nâng điện áp đầu vào thấp lên mức điện áp cao hơn để vận hành các động cơ, cảm biến hoặc module AI yêu cầu nguồn đặc thù, đây là lựa chọn tối ưu cho các hệ thống pin di động.
Bảng thông số kỹ thuật (Technical Specs)
| Điện áp đầu vào (Vin) |
3V - 32V DC |
| Điện áp đầu ra (Vout) |
5V - 35V DC (Điều chỉnh qua biến trở) |
| Dòng điện định mức |
Tối đa 4A (Khuyên dùng < 2.5A để đảm bảo độ bền) |
| Tần số chuyển mạch |
400KHz |
| Hiệu suất |
Lên tới 94% |
| Kích thước |
43mm x 21mm x 14mm |
Sơ đồ chân & Đấu nối (Pinout)
- IN+: Cực dương đầu vào (Kết nối với nguồn pin/adapter).
- IN-: Cực âm đầu vào (GND chung của hệ thống).
- OUT+: Cực dương đầu ra (Đưa tới tải/thiết bị cần cấp nguồn).
- OUT-: Cực âm đầu ra (GND của thiết bị tải).
Lưu ý: Luôn sử dụng đồng hồ VOM để đo điện áp tại đầu OUT trước khi cấp nguồn cho các linh kiện nhạy cảm như Raspberry Pi hoặc cảm biến AI.
Lời khuyên của Kỹ sư (Engineer's Tips)
- Điều chỉnh chính xác: Mạch sử dụng biến trở tinh chỉnh màu xanh. Hãy xoay từ từ theo chiều kim đồng hồ để tăng điện áp. Nếu thấy điện áp không thay đổi, hãy xoay khoảng 10-15 vòng trước khi đo lại.
- Bài toán tỏa nhiệt: Mặc dù thông số nhà sản xuất là 4A, nhưng thực tế khi chạy ở mức dòng > 2A trong thời gian dài, IC XL6009 sẽ nóng lên đáng kể. Hãy lắp thêm tản nhiệt nhôm hoặc quạt nếu dự án của bạn tiêu thụ dòng liên tục cao.
- Nguyên tắc "Tăng áp không giảm dòng": Hãy nhớ công thức cơ bản: P_in = P_out (bỏ qua hao phí). Khi tăng áp lên gấp đôi, dòng điện đầu ra sẽ giảm đi một nửa. Hãy đảm bảo nguồn cấp đầu vào (pin) có dòng xả đủ lớn để đáp ứng nhu cầu hệ thống.
- An toàn đồ án: Không bao giờ đảo cực đầu vào (IN+ và IN-). Việc đấu ngược cực sẽ làm cháy IC XL6009 ngay lập tức. Hãy kiểm tra bằng VOM trước khi cắm dây.
